สายไฟที่ไม่มีฉนวนและผลิตภัณฑ์นำไฟฟ้าเปลือยหมายถึงวัสดุลวดที่ไม่มีฉนวนและปลอกหุ้ม ซึ่งส่วนใหญ่ประกอบด้วยผลิตภัณฑ์สามชุด: สายเดี่ยวเปลือย สายตีเกลียวเปลือย และสายโปรไฟล์และโปรไฟล์

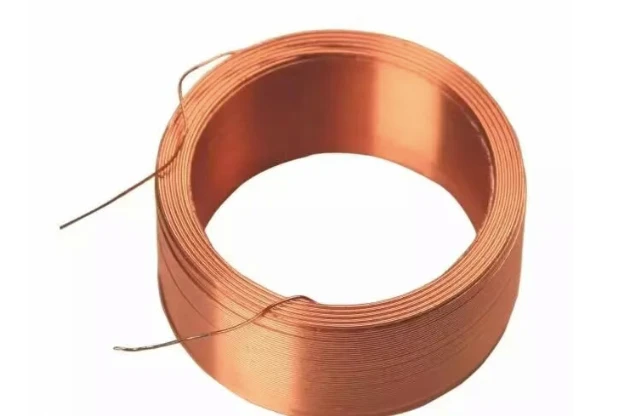

สายเดี่ยวทองแดงและอลูมิเนียม: รวมถึงสายเดี่ยวทองแดงอ่อน, สายเดี่ยวทองแดงแข็ง, สายเดี่ยวอลูมิเนียมอ่อน และสายเดี่ยวอลูมิเนียมแข็ง ส่วนใหญ่จะใช้เป็นผลิตภัณฑ์กึ่ง-สำหรับสายไฟและสายเคเบิลต่างๆ และยังใช้ในปริมาณเล็กน้อยในการผลิตสายสื่อสารและเครื่องจักรและเครื่องใช้ไฟฟ้าอีกด้วย
สายตีเกลียวเปลือย: รวมถึงสายตีเกลียวทองแดงแข็ง (TJ), สายตีเกลียวอะลูมิเนียมแบบแข็ง (LJ), สายตีเกลียวโลหะผสมอะลูมิเนียม (LHAJ) และสายตีเกลียวอลูมิเนียมแกนเหล็ก (LGJ) ส่วนใหญ่จะใช้สำหรับการเชื่อมต่ออุปกรณ์ไฟฟ้าและเครื่องใช้ไฟฟ้าหรือส่วนประกอบต่างๆ ข้อมูลจำเพาะของสายตีเกลียวต่างๆ เหล่านี้มีตั้งแต่ 1.0 ถึง 300 mm2

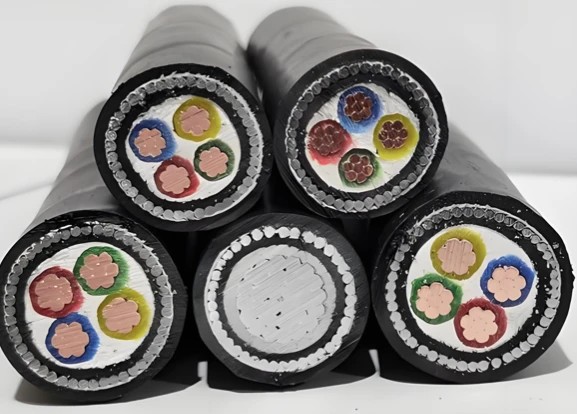

สายไฟเป็นผลิตภัณฑ์เคเบิลที่ใช้ในสายหลักของระบบไฟฟ้าเพื่อส่งและจ่ายพลังงานไฟฟ้าจำนวนมาก ประกอบด้วยสายไฟที่มีระดับแรงดันไฟฟ้าต่างๆ (1 ถึง 330KV ขึ้นไป) และฉนวนประเภทต่างๆ
พื้นที่หน้าตัด-คือ 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500, 630, 800 ตารางมิลลิเมตร และตัวเลขหลักคือ 1, 2, 3, 4, 5, 3+1, 3+2 คอร์
สายไฟถูกจำแนกตามระดับแรงดันไฟฟ้า เช่น สาย-แรงดันต่ำ สาย-แรงดันปานกลาง และ-สายแรงดันไฟสูง ฯลฯ นอกจากนี้ ยังจำแนกตามประเภทของฉนวน เช่น สายพลาสติก-หุ้มฉนวน สายยาง-หุ้มฉนวน และสายแร่-หุ้มฉนวน เป็นต้น

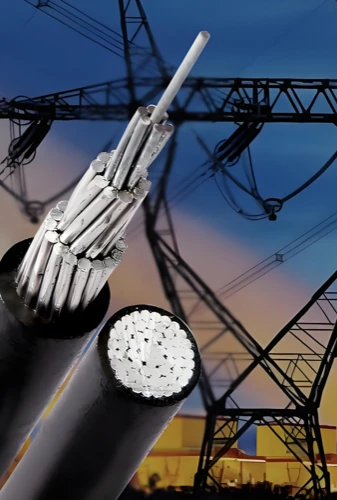

สายเคเบิลเหนือศีรษะก็ค่อนข้างธรรมดาเช่นกัน ลักษณะเฉพาะคือไม่มีฝัก หลายคนมีความเข้าใจผิดสามประการเกี่ยวกับสายเคเบิลประเภทนี้ ให้ฉันแก้ไขพวกเขาที่นี่
ประการแรก ตัวนำของสายเคเบิลนี้ไม่ใช่แค่อะลูมิเนียมเท่านั้น นอกจากนี้ยังมีตัวนำทองแดง (JKYJ, JKV), อลูมิเนียมอัลลอยด์ (JKLHYJ) ขณะนี้ยังมีสายเคเบิลเหนือศีรษะตีเกลียวแกนเหล็ก-อะลูมิเนียม (JKLGY) อีกด้วย
ประการที่สอง ไม่ใช่แค่-คอร์เดียวเท่านั้น โดยทั่วไปแล้วจะเป็นแกนเดี่ยว- แต่ก็สามารถรวมตัวนำหลายตัวเข้าด้วยกันเป็นมัดได้
ประการที่สาม ระดับแรงดันไฟฟ้าของสายเคเบิลเหนือศีรษะคือ 35KV และต่ำกว่า ไม่ใช่ 1KV และ 10KV อย่างที่บางคนคิดผิด

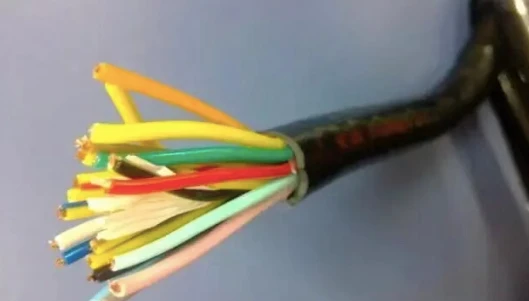

โครงสร้างสายเคเบิลประเภทนี้คล้ายกับสายไฟ ลักษณะเฉพาะคือมีเพียงแกนทองแดงเท่านั้น โดยไม่มีแกนอะลูมิเนียม หน้าตัดของตัวนำ-มีขนาดเล็กลง และจำนวนแกนก็ใหญ่ขึ้น เช่น 24*1
รุ่นทั่วไป ได้แก่ KVV, KYJV, KYJV22, KVV22 และ KVVP ความหมายของโมเดลมีดังนี้: "K" ย่อมาจากสายเคเบิลควบคุม "V" หมายถึงฉนวนโพลีไวนิลคลอไรด์ "YJ" หมายถึงฉนวนโพลีไวนิลคลอไรด์แบบ cross- "V" หมายถึงปลอกโพลีไวนิลคลอไรด์ และ "P" หมายถึงชั้นป้องกันแกนทองแดง
สำหรับชั้นป้องกัน โดยทั่วไป KVVP จะใช้สำหรับการป้องกันแกนทองแดง ถ้าเป็นเทปป้องกันทองแดงจะแสดงเป็น KVVP2 หากเป็นอะลูมิเนียม-เทปชีลด์คอมโพสิตพลาสติก จะแสดงเป็น KVVP3 วัสดุที่แตกต่างกันของชั้นป้องกันมีลักษณะและหน้าที่ของตัวเอง

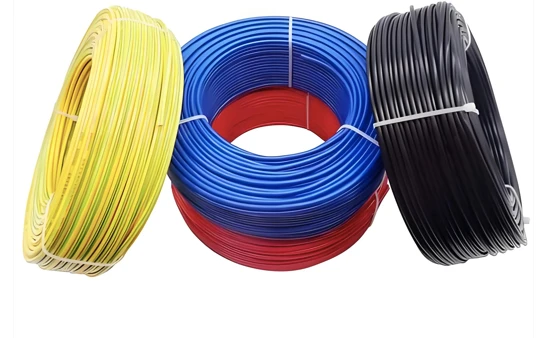

ส่วนใหญ่จะใช้ในครัวเรือนและตู้กระจายสินค้า เพื่อนที่เป็นเจ้าของร้านฮาร์ดแวร์จะคุ้นเคยมากที่สุด โดยทั่วไปเรียกว่าลวด BV เป็นของลวดผ้า ชื่อรุ่น ได้แก่ BV, BLV, BVR, RVV, RVVP, BVVB ฯลฯ...
ในการแสดงแบบจำลองของสายไฟและสายเคเบิล มักจะเห็นตัวอักษร B สถานที่ที่แตกต่างกันแสดงถึงความหมายที่แตกต่างกัน
ดู BVVB เป็นตัวอย่าง ตัว B ที่จุดเริ่มต้นหมายถึงลวดผ้า โดยจะระบุประเภทการใช้งานของสายเคเบิล เช่นเดียวกับ JK ที่แสดงถึงสายเคเบิลเหนือศีรษะ และ K หมายถึงสายเคเบิลควบคุม B ที่ส่วนท้ายหมายถึงประเภทแบน ซึ่งเป็นข้อกำหนดพิเศษเพิ่มเติมสำหรับสายเคเบิล ความหมายของ BVVB คือ: สายแบนหุ้มด้วยโพลีไวนิลคลอไรด์แกนทองแดงหุ้มฉนวนโพลีไวนิลคลอไรด์
