ด้วยเกราะโลหะผสม ฉนวนโพลีเอทิลีนแบบครอสลิงก์- และตัวนำอะลูมิเนียม YJLHV จึงเป็นสายไฟแรงสูง-แบบพิเศษที่ออกแบบมาเพื่อการส่งผ่านไฟฟ้าระยะไกล-อย่างมีประสิทธิภาพ เมื่อเปรียบเทียบกับทางเลือกตัวนำทองแดง- มันให้ประสิทธิภาพที่เชื่อถือได้ด้วยต้นทุนการติดตั้งและวัสดุที่ต่ำกว่า ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับ-โครงข่ายไฟฟ้าแรงสูง การบูรณาการพลังงานหมุนเวียน และ-โครงการโครงสร้างพื้นฐานขนาดใหญ่

การก่อสร้าง

1) ตัวนำ: ทองแดงหรืออลูมิเนียม Class 1: ตัวนำที่เป็นของแข็ง หรือ Class 2: ตัวนำตีเกลียว
2)ตะแกรงตัวนำ: สารประกอบที่ไม่ใช่-โลหะ กึ่ง-
3) ฉนวนกันความร้อน: โพลีเอทิลีน XLPE แบบเชื่อมโยงข้าม-
4)ตะแกรงฉนวน: สารประกอบที่ไม่ใช่-โลหะ กึ่ง-
5) หน้าจอโลหะ: เทปทองแดง
6)สารตัวเติม: วัสดุที่ไม่-ดูดความชื้น
7)เทปปิดผิว: วัสดุไม่-ดูดความชื้น
8) เปลือกนอก: โพลีไวนิลคลอไรด์พีวีซี

ข้อมูลจำเพาะ
ตัวนำ IEC 60228
IEC 60502-สายไฟ 2 เส้นพร้อมฉนวนอัดรีดและอุปกรณ์เสริมสำหรับแรงดันไฟฟ้าพิกัดตั้งแต่ 1kV(Um=1.2kV) ถึง 35kV(Um=40.5kV) - ส่วนที่ 2: สายเคเบิลสำหรับแรงดันไฟฟ้าพิกัด 6 kV(Um=7.2kV) และ 30 kV(Um=36kV)

Our-Certificates

พารามิเตอร์

สายเคเบิลสามแกน - 6/10kV และ 8.7/15kV

จำนวนแกนและหน้าตัดที่ระบุ	ความหนาของฉนวน	ความหนาของฝัก	ประมาณ เส้นผ่านศูนย์กลางโดยรวม	ประมาณ น้ำหนัก	สูงสุด ความต้านทาน DC ของตัวนำ (20 องศา)	ความสามารถในการรองรับปัจจุบัน
(มม²)	(มม.)	(มม.)	(มม.)	(กก./กม.)	(Ω/กม.)	ในอากาศ(A)	ในพื้นดิน(A)
YJV (N2XSEY) - 6/10kV
3X25	3.4	2.2	39.3	1868	0.727	120	135
3X35	3.4	2.3	41.7	2242	0.524	145	165
3X50	3.4	2.4	44.7	2718	0.387	175	190
3X70	3.4	2.5	48.5	3470	0.268	220	240
3X95	3.4	2.6	52.2	4358	0.193	265	285
3X120	3.4	2.7	55.4	5189	0.153	305	320
3X150	3.4	2.8	58.9	6091	0.124	350	365
3X185	3.4	2.9	62.7	7311	0.0991	395	410
3X240	3.4	3.1	67.9	9135	0.0754	470	480
3X300	3.4	3.3	73.0	11060	0.0601	535	540
3X400	3.4	3.5	79.9	13727	0.0470	610	610
YJV (N2XSEY) - 8.7/15kV
3X25	4.5	2.4	44.4	2218	0.727	120	135
3X35	4.5	2.5	46.8	2611	0.524	145	165
3X50	4.5	2.6	49.8	3110	0.387	175	190
3X70	4.5	2.7	53.7	3891	0.268	220	240
3X95	4.5	2.8	57.3	4807	0.193	265	285
3X120	4.5	2.9	60.6	5663	0.153	305	320
3X150	4.5	3.0	64.0	6591	0.124	350	365
3X185	4.5	3.1	67.9	7839	0.0991	395	410
3X240	4.5	3.3	73.0	9703	0.0754	470	480
3X300	4.5	3.4	78.0	11632	0.0601	535	540
3X400	4.5	3.7	85.1	14388	0.0470	610	610

สายเคเบิลสามแกน - 12/20kV และ 18/30kV

จำนวนแกนและหน้าตัดที่ระบุ	ความหนาของฉนวน	ความหนาของฝัก	ประมาณ เส้นผ่านศูนย์กลางโดยรวม	ประมาณ น้ำหนัก	สูงสุด ความต้านทาน DC ของตัวนำ (20 องศา)	ความสามารถในการรองรับปัจจุบัน
(มม²)	(มม.)	(มม.)	(มม.)	(กก./กม.)	(Ω/กม.)	ในอากาศ(A)	ในพื้นดิน(A)
YJV (N2XSEY) - 12/20kV
3X35	5.5	2.7	51.7	2843	0.524	150	160
3X50	5.5	2.8	54.3	3323	0.387	175	190
3X70	5.5	2.9	58.4	4116	0.268	220	235
3X95	5.5	3.0	62.3	5056	0.193	265	285
3X120	5.5	3.1	65.3	5942	0.153	305	320
3X150	5.5	3.2	68.5	6931	0.124	350	365
3X185	5.5	3.3	72.4	8163	0.0991	395	410
3X240	5.5	3.5	78.0	10027	0.0754	465	475
3X300	5.5	3.6	83.0	12117	0.0601	530	535
3X400	5.5	3.9	89.3	14792	0.0470	615	605
YJV (N2XSEY) - 18/30kV
3X35	8.0	3.0	63.3	3672	0.524	170	153
3X50	8.0	3.1	65.8	4186	0.387	204	181
3X70	8.0	3.2	69.9	5032	0.268	253	221
3X95	8.0	3.4	73.8	6024	0.193	304	262
3X120	8.0	3.5	76.9	6949	0.153	351	298
3X150	8.0	3.6	80.1	7981	0.124	398	334
3X185	8.0	3.7	84.0	9264	0.0991	455	377
3X240	8.0	3.8	89.5	11200	0.0754	531	434
3X300	8.0	4.0	94.6	13356	0.0601	606	489
3X400	8.0	4.2	100.9	16115	0.0470	696	553

ข้อดีของเรา

1. 30+ ปีของประสบการณ์การผลิตสายเคเบิล
2. ผลิตภัณฑ์เคเบิลที่ผ่านการรับรองจาก UL อย่างครบถ้วน
3. การควบคุมคุณภาพอย่างเข้มงวดและการปฏิบัติตามมาตรฐานสากล

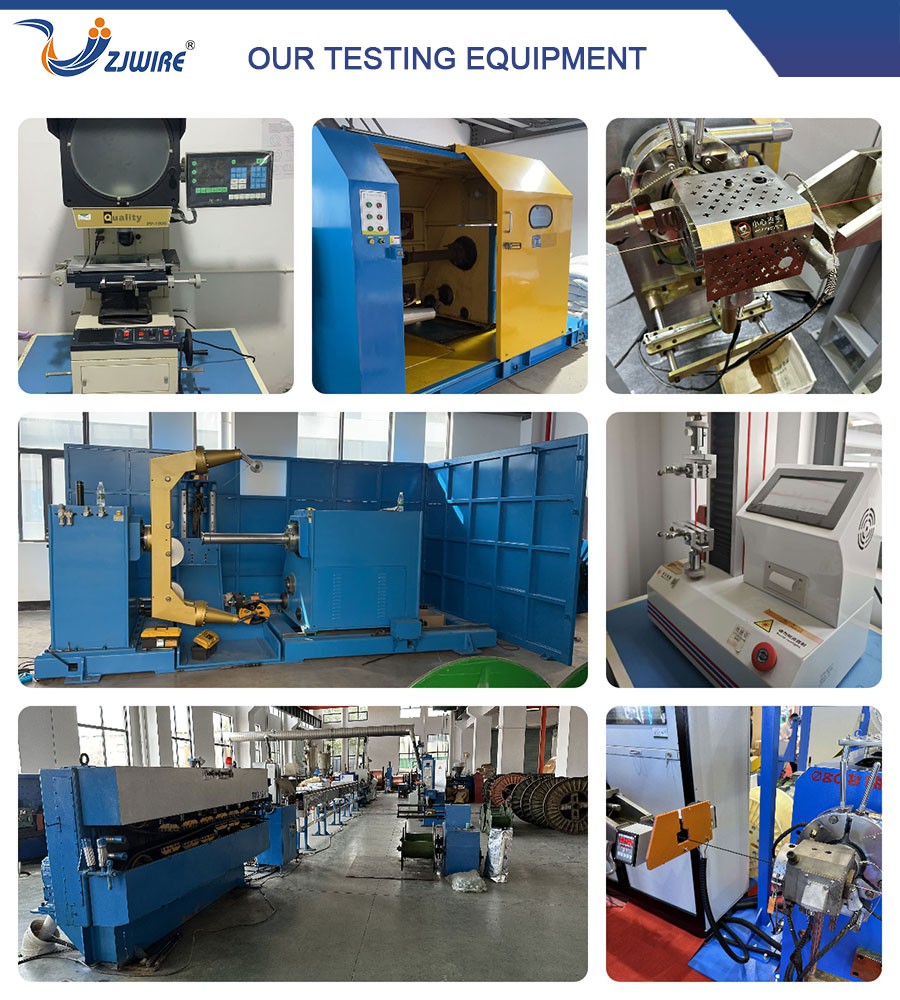

4. อุปกรณ์การผลิตและการทดสอบขั้นสูง
5. ความสามารถในการวิจัยและพัฒนาและการปรับแต่งที่แข็งแกร่ง
6. การจัดส่งที่รวดเร็วและเครือข่ายการจัดหาทั่วโลก
7. บริการระดับมืออาชีพและการสนับสนุนทางเทคนิคตลอด 24 ชั่วโมง
8. พันธมิตรที่เชื่อถือได้สำหรับความร่วมมือระยะยาว-

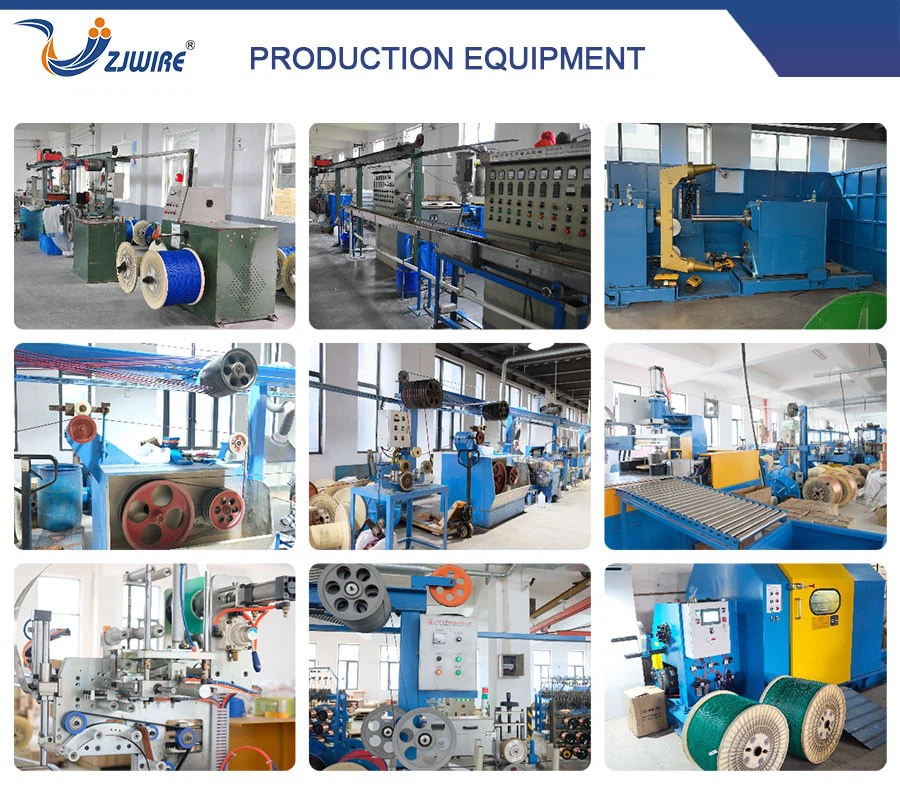

production-equipment
